1. Определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа. 2. Определить токи в ветвях методом контурных токов. 3. Определить токи в ветвях методом узловых потенциалов.
- Электроника, электротехника, радиотехника
Условие:
1. Определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа.
2. Определить токи в ветвях методом контурных токов.
3. Определить токи в ветвях методом узловых потенциалов.
4. Определить токи в ветвях методом наложения.
5. Составить уравнение баланса мощностей.
6. Определить показание вольтметра.
7. Определить ток Ι1 в ветви c сопротивлением R1 по методу эквивалентного генератора и построить график зависимости
при изменении

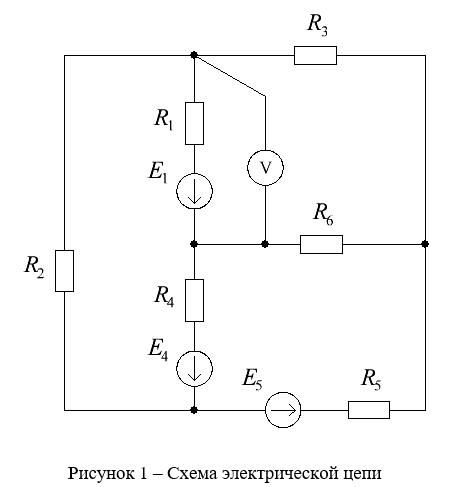

Схема цепи представлена на рисунке 1. Значения параметров цепи указаны в таблице 1.
Таблица 1 – Исходные данные
Решение:
1. Определим токи в ветвях с помощью уравнений составленных по законам Кирхгофа.

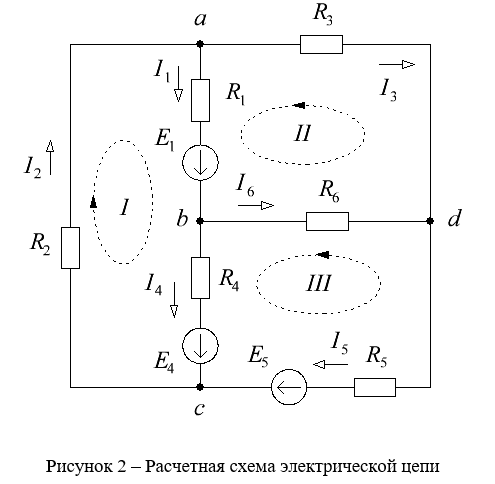

Для определения токов в ветвях цепи по законам Кирхгофа необходимо составить уравнение по первому закону, где количество узлов в цепи; уравнения по второму закону, где количество независимых контуров. Выберем условно-положительные направления токов в ветвях цепи (см. рис. 2).
Уравнение по первому закону Кирхгофа с...
