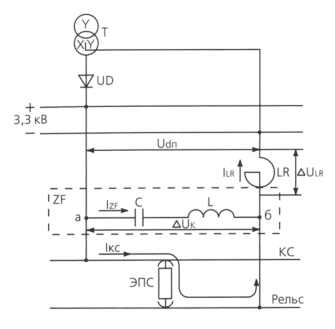

Начертить принципиальную схему сглаживающего устройства (СУ). Пояснить назначение сглаживающего устройства. Пояснить роль контуров LC и реактора в схеме СУ.

22 января 2025
Электроника, электротехника, радиотехника

Условие:

Начертить принципиальную схему сглаживающего устройства (СУ). Пояснить назначение сглаживающего устройства. Пояснить роль контуров LC и реактора в схеме СУ. Определить ток в контуре при заданном напряжении на нем .

Определить коэффициент сглаживания контура при заданном значении индуктивности реактора и активного сопротивления контура

Исходные данные: схема сглаживающей установки: двухзвенная ВНИИЖТа, частота гармоники, на которую настроен контур , индуктивность реактора , емкость контура , активное сопротивление контура напряжение n-ой гармоники

Решение:

Описание: при преобразовании трехфазного переменного тока в постоянный с помощью выпрямителей кривая выпрямленного напряжения является пульсирующей. У шестипульсовых преобразователей, применяемых на тяговых подстанциях, на интервал времени одного период основной частоты переменного тока 50 Гц приходится шесть пульсаций, у двенадцатипульсовых - двенадцать. Периодичность пульсаций при этом составляе...
