Условие задачи

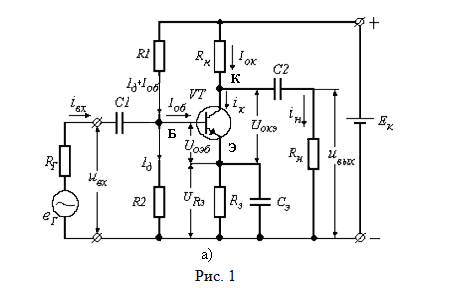

1. Рассчитать каскад транзисторного усилителя переменного тока, принципиальная схема которого изображена на рис. 1. Данные для расчета приведены в табл. 2, где Е - ЭДС источника питания постоянного тока; fн - нижняя граничная частота усиливаемого сигнала; Rн - сопротивление нагрузки, на которое работает каскад усиления; Мн - допустимое значение коэффициента частотных искажений в области низких частот; Uвыха- амплитудное значение выходного напряжения каскада. В результате расчета должны быть определены: тип и режим работы транзистора; сопротивление резистора в коллекторной цепи транзистора Rк, сопротивление резистора в цепи эмиттера Rэ, сопротивления резисторов делителя напряжения R1 и R2; емкость разделительных конденсатора Ск=С2 и конденсатора в цепи эмиттера Сэ; коэффициенты усиления каскада по напряжению, току и мощности. Выбрать по справочнику типы всех резисторов и конденсаторов.
2. Построить согласно справочным данным и объяснить качественно входную характеристику транзистора VТ при различных UБК и выходную характеристику транзистора VТ при различных UЭБ. Нарисовать и объяснить схему замещения с физическими и h- параметрами. Рассчитать и объяснить физический смысл малосигнальных параметров транзистора VТ с учетом его характеристик, приведенных в справочной литературе.

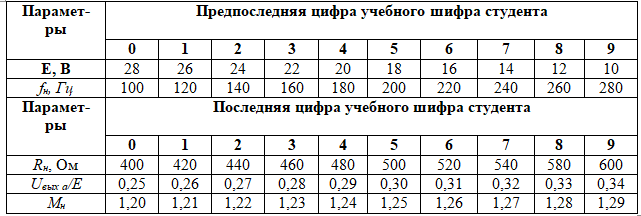

Таблица 2
Методические указания
Принимаем, что каскад работает в нормальных стационарных условиях, поэтому влиянием температуры на режим транзистора пренебрегаем.
Ответ
1. Выбираем тип транзистора по его предельным рабочим параметрам Uкэ доп и Iк доп, руководствуясь следующими соображениями:
где Uкэ доп - наибольшее допустимое напряжение между коллектором и эмиттером транзистора (приводится в справочниках);
