Условие:
1. Рассчитать комплексные токи и напряжения в ветвях цепи.
2. Построить векторную диаграмму токов и топографическую диаграмму напряжений. Проверить выполнение законов Кирхгофа.
3. Найдите угол
сдвига по фазе между напряжением на входе цепи U и током I1 . Определить характер цепи (активно-индуктивный или активно-емкостный). Рассчитать параметры последовательной и параллельной схем замещения двухполюсника. Рассчитать активные и реактивные составляющие комплексных тока и напряжения на входе двухполюсника.
4. Рассчитайте активную и реактивную мощности. Проверить баланс комплексных мощностей.
Решение:
1. Расчет комплексных значений токов и напряжений в цепи.

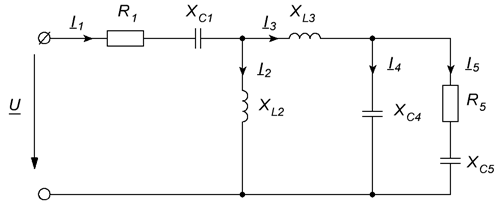

В соответствии с заданными параметрами составляем расчетную схему на которой обозначаем элементы цепи, токи в ветвях и задаем направления токов.
Рис.2.
В соответствии с условием, задано комплексное значение тока 2-й ветви . По этому значению производим расчет остальных параметров цепи.
