1.     Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа.  2.     Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду.

«1.     Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа.  2.     Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду.»
  • Электроника, электротехника, радиотехника

Условие:

1.     Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа.

2.     Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду.

3.     Определить показания вольтметра.

4.     Рассчитать баланс мощности.

5.      Провести проверку на компьютере в программе falstad.

Дано:

Е1=16 В, Е2=5 В, Е3=32 В, R02=0,6 Ом, R03=0,8 Ом, R1=9 Ом,

R2=3 Ом, R3=2 Ом, R4=4 Ом, R5=1 Ом, R6=5 Ом.

Решение:

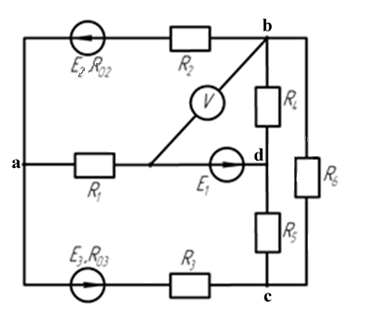

Рис.1.1. Заданная схема

I. Метод непосредственного применения законов Кирхгофа

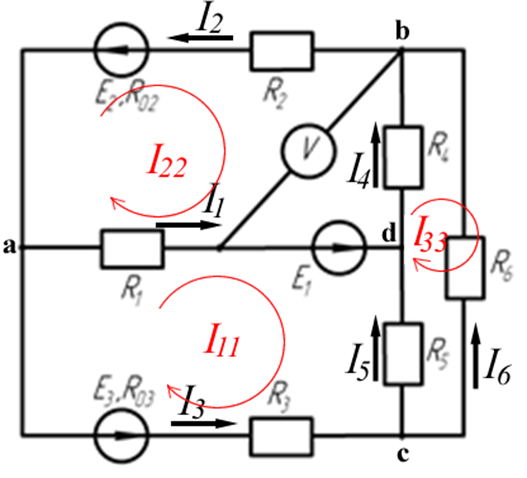

1) Произвольно указываем направление токов в ветвях схемы (рис.1.1).

2) Составляем уравнения по первому закону Кирхгофа.

В схеме n=4 узла (a, b, c, d). Поэтому по 1-му закону Кирхгофа будет n-1=4-1=3 уравнений.

для узла а:
