Расчет простых электрических цепей постоянного тока

В задании требуется:

– вычислить токи в ветвях методом свертки,

– составить баланс мощностей для проверки правильности решения,

– построить потенциальную диаграмму замкнутого контура (подписать узлы на схеме).

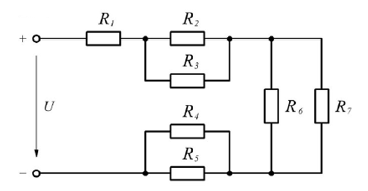

Рисунок 1.1 – Расчётная схема

Дано:

U = 110 В, R₁= 15 Ом, R₂ = 10 Ом, R₃= 20 Ом, R₄ = 25 Ом,

R₅= 10 Ом, R₆= 20 Ом, R₇ = 25 Ом.

Данная схема имеет смешанное соединение, задачу решаем методом

свертывания.

Определяем эквивалентное сопротивление R_экв цепи:

Упрощаем схему, заменив все параллельные соединения сопротивлений соответствующими эквивалентными сопротивлениями

Резисторы R₂ и R₃ соединены параллельно, поэтому их общее сопротивление

Резисторы R₆ и R₇соединены параллельно, поэтому их общее сопротивление
