Условие задачи
Исходные данные

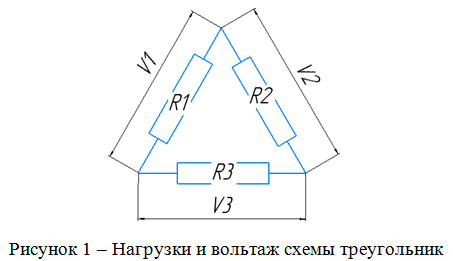

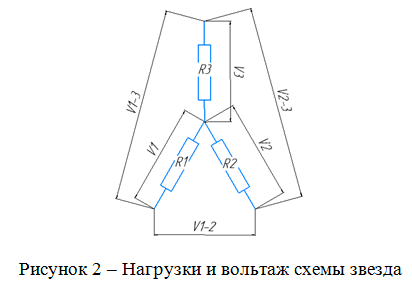

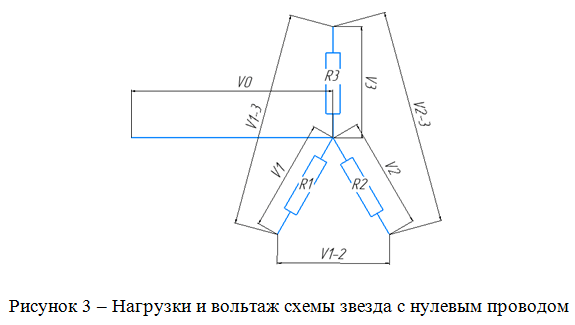

На рис. 1, 2 и 3 указаны нагрузки по согласно варианта задания, а также точки измерения вольтажа.
Ответ
Основные сведения о ходе выполнения работы
Оформление отчета: скриншот схемы и описание под ней, затем следующая схема и т.д.

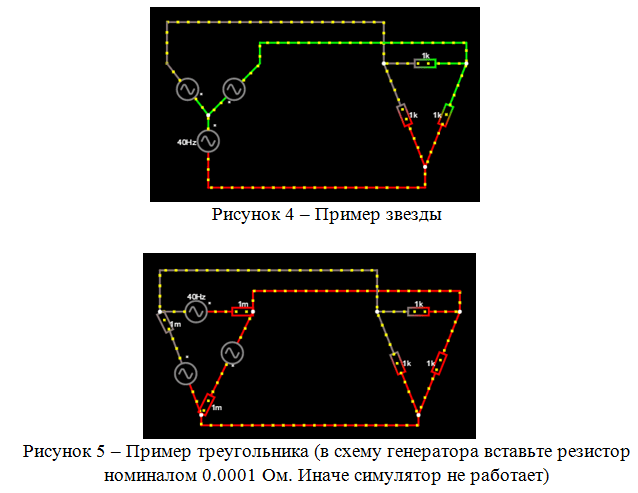

Примеры выполнения схем приведены на рис. 4 и 5.
На каждой схеме необходимо с помощью вольтметров указать напряжение между всеми точками нагрузки (пример на рис. 6). В настойках вольтметра указать Максимальное напряжение (пример на рис. 7).
