Цепь постоянного тока со смешанным соединением состоит из четырех резисторов. В зависимости от варианта заданы: схема цепи, сопротивления резисторов R1, R2, R3, R4. Определить эквивалентное сопротивление цепи Rэк, ток I и мощность P
«Цепь постоянного тока со смешанным соединением состоит из четырех резисторов. В зависимости от варианта заданы: схема цепи, сопротивления резисторов R1, R2, R3, R4.
Определить эквивалентное сопротивление цепи Rэк, ток I и мощность P»
- Электроника, электротехника, радиотехника
Условие:
Цепь постоянного тока со смешанным соединением состоит из четырех резисторов. В зависимости от варианта заданы: схема цепи, сопротивления резисторов R1, R2, R3, R4.
Определить эквивалентное сопротивление цепи Rэк, ток I и мощность P, потребляемая цепью, а также токи I1, I2, I3, I4, напряжения U1, U2, U3, U4 и мощности P1, P2, P3, P4. Проверить, что P = P1 + P2 + P3 + P4.
Таблица 1
Рис.1.1. Заданная схема
Решение:
Преобразуем последовательно соединенные сопротивления R2, R3 в одно эквивалентное сопротивление R23

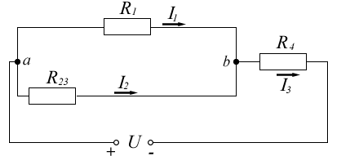

После этого схема примет вид на рис.1.2:
Рис.1.2. Схема после первого преобразования
Преобразуем па...
