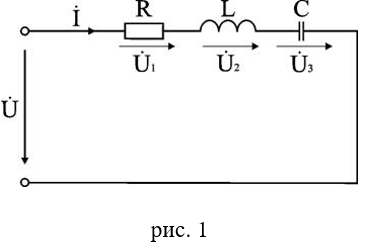

Электрическая цепь, показанная на рис. 1, питается от источника синусоидального тока с частотой 180 Гц и напряжением 220 В. Дано: R = 12 Ом, L = 14 мГн, C = 200 мкФ.
Вычислить ток в цепи, напряжения на всех участках, активную, реактивную, и полную мощности. Построить векторную диаграмму, треугольники сопротивлений и мощностей.
Дано: f=180 Гц, U=220 В, R = 12 Ом, L = 14 мГн, C = 200 мкФ.
1. Вычисление сопротивлений участков и всей цепи
Индуктивное реактивное сопротивление, где индуктивность катушки равна L=14 мГн=14∙10-3 Гн составляет
XL=2fL=2∙3,14∙180∙14∙10-3=15,826 Ом
Емкостное реактивное сопротивление, где емкость емкостного элемента равна C=200 мкФ=200∙10-6 Ф будет равно
Реактивное и полное сопротивления всей цепи:...
