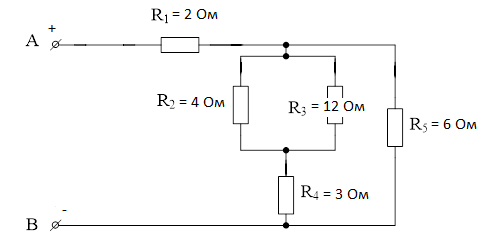

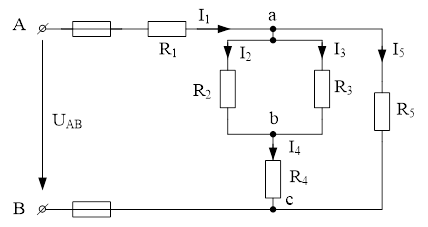

Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Всюду индекс тока или напряжения совпадает с индексом резистора, по которому проходит ток или на котором действует это напряжение.

 Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Всюду индекс тока или напряжения совпадает с индексом резистора, по которому проходит ток или на котором действует это напряжение. Заданные значения одного из напряжений или токов и величина, подлежащая определению, приведены в таблице № 1. Определить также мощность, потребляемую всей цепью, и расход электрической энергии цепью за 8 часов работы.

Пояснить с помощью логических рассуждений характер изменения электрической величины, заданной в таблице вариантов (увеличится, уменьшится, останется неизменной), если один из резисторов замкнуть накоротко или выключить из схемы. Характер действия с резистором и его номер указаны в таблице № 1. При этом считать напряжение   неизменным. При трудностях логических пояснений ответа можно выполнить расчет требуемой величины в измененной схеме и на основании сравнения её в двух схемах дать ответ на вопрос.

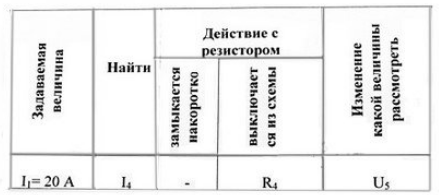

Таблица № 1 - Исходные данные для расчета
