Дана трехфазная цепь. Источник питания – симметричный, порядок чередования фаз – прямой. Задано линейное напряжение Uл и комплексное сопротивление фазы нагрузки z. Определить линейные и фазные напряжения и токи/

Дана трехфазная цепь (рисунки 3.1 или 3.2). Источник питания – симметричный, порядок чередования фаз – прямой. Задано линейное напряжение Uл и комплексное сопротивление фазы нагрузки z .

Определить:

1)    линейные и фазные напряжения и токи;

2)    активную, реактивную и полную мощности трехфазной системы для двух режимов работы – симметричного и несимметричного.

Для этих же режимов построить в масштабе топографические векторные диаграммы напряжений и в тех же осях – векторные диаграммы токов.

 Данные варианты указаны в таблице 3.1.

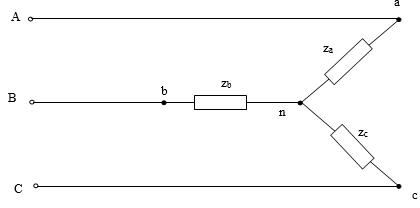

Рисунок 3.1

Рисунок 3.2
