Условие задачи
Дано:
Генераторы:
тип генератора - ТВФ-63-2, VГ =6,3 кВ, cosφГ=0,8, nГРУ=4, nбл=1, РСН=10%.
Нагрузка ГРУ:
Рмин=30 МВт, Рмакс=50 МВт, cos φн=0,95.
Требуется:
· составить структурную схему электростанции (ЭС);
· рассчитать и выбрать трансформаторы;
· определить КЗ, SЛЭП, VЛЭП.
Ответ
1. Составляется структурная схема ЭС и наносятся данные (рис. 1.).

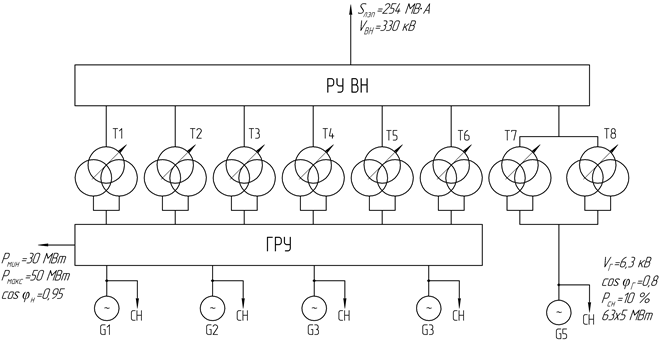

Рис. 1. Структурная схема ЭС

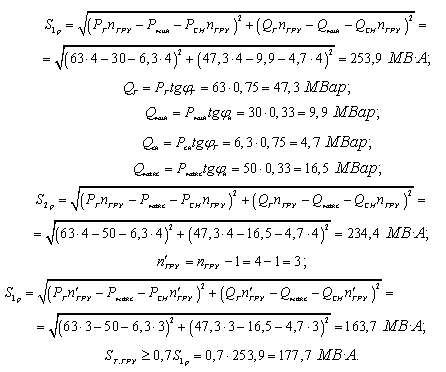

2. Определяется расчетная мощность трансформатора ГРУ:
3. Определяется расчетная мощность блочного трансфор...
