Условие задачи
Для двигателя постоянного тока независимого возбуждения составить автоматическую схему управления, удовлетворяющую следующим требованиям: число пусковых ступеней - 3, торможение-динамическое, двигатель должен реверсироваться, управление командоконтроллером с пуском в функции тока, защита - при коротком замыкании и перегрузке, обрыве поля и нулевая.
Ответ

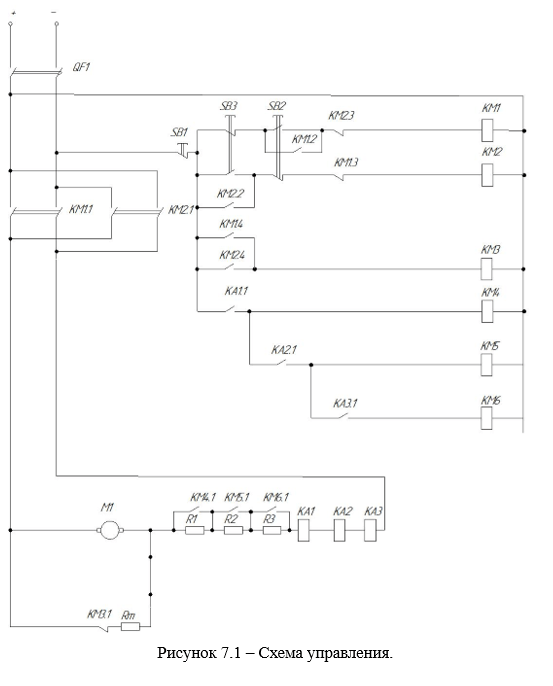

При нажатии на кнопку SB2 Вперед замыкается цепь питания катушки контактора КМ1. При срабатывании катушки контактора замыкаются контакты КМ1.1 и КМ1.6 в цепи якоря, в цепи управления контакт КМ1.2-КМ1.5: контакт самоблокировки КМ1.2; нормально замкнутый контакт КМ1.3 для предотвращая одновременного включения режима вперед и назад; КМ1.4 подключает цепь питания контактора динамического торможения; ...
