решение задачи на тему:

Для обобщенной цепи постоянного тока, приведенной на рисунке 2.1, необходимо выполнить следующее: 1 – пользуясь данными таблицы 2.1, составить расчетную схему электрической цепи;

Дата добавления: 11.08.2024

Условие задачи

Для обобщенной цепи постоянного тока, приведенной на рисунке 2.1, необходимо выполнить следующее:

1 – пользуясь данными таблицы 2.1, составить расчетную схему электрической цепи;

2 – в расчетной цепи заменить все имеющиеся источники тока на источники ЭДС;

3 – составить систему уравнений контурных токов;

4 – определить контурные токи посредством матричного метода и метода Крамера;

5 – определить токи ветвей, используя полученные значения контурных токов;

6 – выполнить проверку расчета токов ветвей по первому и второму законам Кирхгофа;

7 – составить баланс мощностей для расчетной схемы;

8 – определить напряжение между узлами, указанными в дано, используя закон Ома для активной ветви или второй закон Кирхгофа;

9 – выделить в схеме три сопротивления, включенных по схеме треугольника (звезды), и заменить их эквивалентными соединениями по схеме звезды (треугольника).

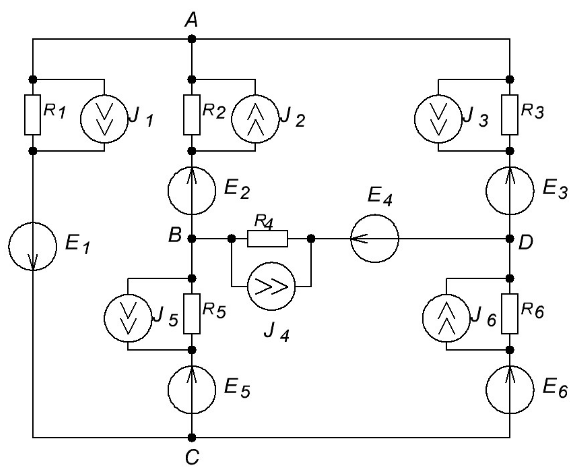

Рисунок 2.1 – Исходная схема ко второй задаче

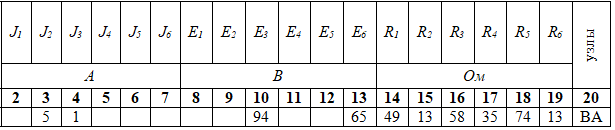

Таблица 2.1 – Исходные данные к рисунку 2.1

Ответ

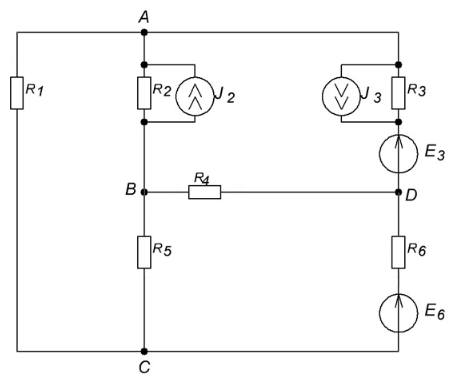

1 Составим расчетную схему электрической цепи

2 в расчетной цепи заменяем все имеющиеся источники тока на источники ЭДС
