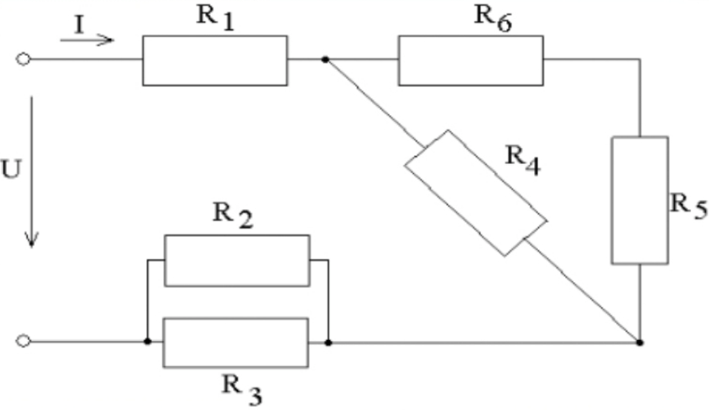

рис. Исходная схема Исходные данные: R1=3 Ом, R2=10 Ом, R3=5 Ом, R4=6 Ом, R5=2 Ом, R6=4 Ом. Определить сопротивление схемы.

Приведите схему трехразрядного суммирующего счетчика импульсов с последовательным переносом на D-триггерах с шиной сброса. Поясните принцип работы данной схемы.

Построить схему запоминающего устройства на заданных по варианту микросхемах с увеличенной информационной ёмкостью как по адресам так и по разрядности (РеПЗУ).

Определить сопротивление между зажимами 1 и 2 при холостом ходе на выходе (точки 3 и 4 разомкнуты) и при коротком замыкании (точки 3 и 4 замкнуты). Сопротивления резисторов в омах указаны на схеме.
