решение задачи на тему:

Для однофазного трансформатора мощностью S,кВ умножить на А, напряжением 35/10 кВ известны: мощность потерь холостого хода P_х, потери короткого замыкания P_к при номинальной нагрузке, ток холостого хода I_х в процентах от номинального,

Дата добавления: 04.07.2024

Условие задачи

Для однофазного трансформатора мощностью S, кВ∙А, напряжением 35/10 кВ известны: мощность потерь холостого хода Pх, потери короткого замыкания Pк при номинальной нагрузке, ток холостого хода Iх в процентах от номинального, напряжение короткого замыкания UК в процентах от номинального.

Пользуясь исходными данными определить активные и реактивные сопротивления обмоток, считая, что сопротивления первичной и вторичной обмоток равны. Вычислить коэффициент мощности при холостом ходе трансформатора.

Исходные данные:

  • мощность однофазного трансформатора: SN = 4650 кВ - А ;
  • мощность потерь холостого хода: PX = 12 кВт;
  • потери короткого замыкания: PK  = 37,4 кВт;
  • ток холостого хода: Ix = 2,5%;
  • напряжение короткого замыкания: UК = 7% .

Ответ

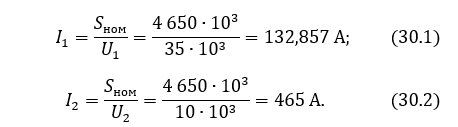

Токи первичной и вторичной обмотки определяются как

В вышеприведенных и последующих формулах все величины представляем в системе СИ.

Схема замещения представляет собой электрическую схему, в которой магнитная связь между обмотками трансформатора заменяется электрической связью (рисунок 30.1). В этой схеме r1 и x1 и сопротивления первичной обмотки; приведенные сопротивления вторичной обмотки; rm, ...
