1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа. Рассчитать все токи в ветвях электрической цепи.

10 марта 2025
Электроника, электротехника, радиотехника

Условие:

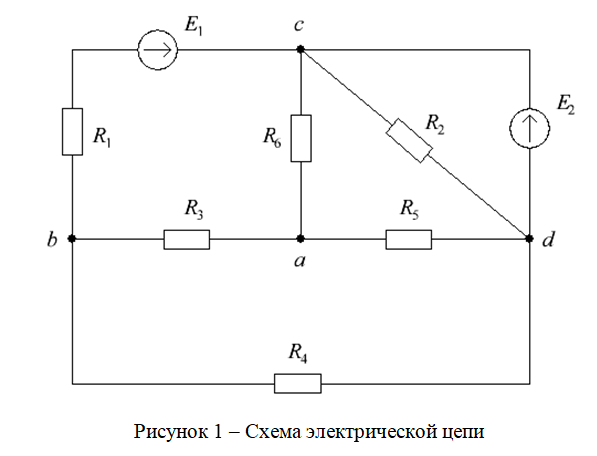

Для электрической цепи, схема которой изображена на рисунке 1, необходимо выполнить следующее:

1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа. Рассчитать все токи в ветвях электрической цепи.

2. Преобразовать схему до двух контуров. Рассчитать токи во всех ветвях схемы:

- методом контурных токов;

- методом межузлового напряжения.

3. Рассчитать ток одной ветви без источника методом эквивалентного генератора.

4. Определить показание вольтметра в любой ветви.

3. Построить потенциальную диаграмму.

Таблица 1 – Исходные данные к задаче 1

Решение:

1. Составим систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

Схема электрической цепи, изображенная на рис. 1, содержит 4 узла и 7 ветвей. Для определения токов в ветвях исходной цепи по законам Кирхгофа необходимо составить: уравнения по первому закону, где n количество узлов в цепи; m = 4 уравнения по второму закону, где m количество независимых контуров.
