Условие задачи

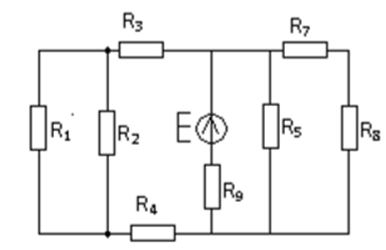

Для схемы электрической цепи изображенной на Рис., с учетом данных своего варианта (табл.) необходимо выполнить:
- методом преобразований (свертки) определить токи во всех ветвях схемы;
- определить входное сопротивление исходной схемы относительно произвольно выбранной ветви;

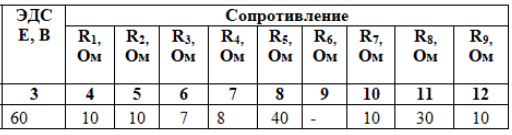

Исходные данные:
Ответ

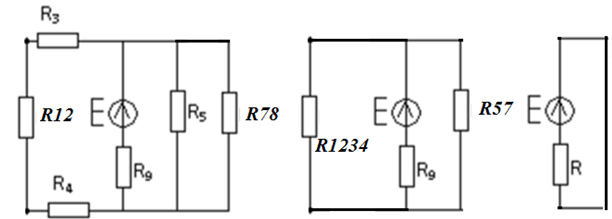

Произведем последовательные преобразования
R78 = R7 + R8 = 10 + 30 = 40 Ом
R1234 = R12 + R3 + R4 = 5 + 7 + 8 = 20 Ом
