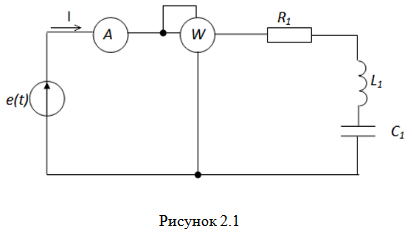

Для схемы электрической цепи, приведенной на рис. 2.1, используя любые значения R, L, С своего варианта, приведенные в таблице 2.1, необходимо: 1) записать закон изменения ЭДС е(t) с учётом начальной фазы ψ; 2) рассчитать ток в цепи, падения напряжений

Для схемы электрической цепи, приведенной на рис. 2.1, используя любые значения R, L, С своего варианта, приведенные в таблице 2.1, необходимо:

1) записать закон изменения ЭДС е(t) с учётом начальной фазы ψ;

2) рассчитать ток в цепи, падения напряжений на всех элементах;

3) составить баланс мощностей, определить активную, реактивную, полную мощности и коэффициент мощности цепи cosφ;

4) построить топографическую диаграмму напряжений.

При заданных параметрах R и L, рассчитать резонансную емкость СРЕЗ и в этом режиме определить:

1) ток в цепи, падения напряжений на всех элементах цепи;

2) определить активную, реактивную, полную мощности и коэффициент мощности цепи cosφ;

3) объяснить свойства анализируемой цепи, соответствующие режиму резонанса. Построить топографическую диаграмму напряжений.

Дано:

E=120 (B)

R1=0 (Ом)

L1=10,6 (мГн)

С1=221,16 (мкФ)
