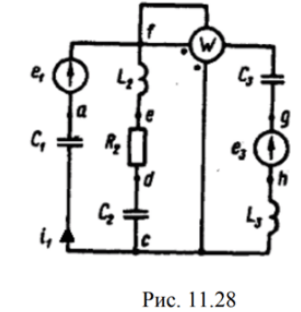

Для заданной электрической схемы и значений параметров ее элементов выполнить следующее:

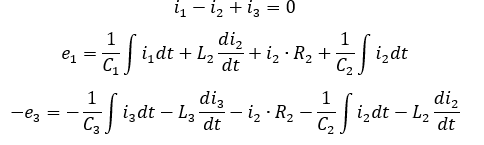

1. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах:

а) дифференциальной;

б) символической.

2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей.

3. По результатам, полученным в п. 2, определить показания ваттметра двумя способами:

а) с помощью выражения для комплексов тока и напряжения на ваттметре;

б) по формуле С помощью векторной диаграммы тока и напряжения, на которые реагирует ваттметр, пояснить определение угла

4. Составить баланс активных и реактивных мощностей.

5. Построить топографическую диаграмму, совмещенную с векторной диаграммой токов. При этом потенциал точки a, указанной на схеме, принять равным нулю.

6. Используя данные расчетов, полученных в п. 2, записать выражение для мгновенного значения тока i₁.
