Условие задачи

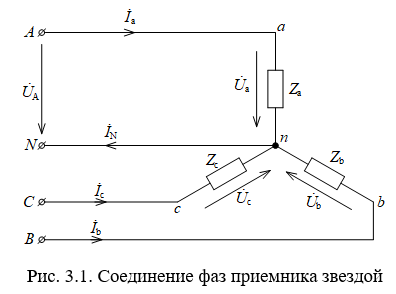

Для заданной электрической схемы (рис. 3.1) с известными параметрами (табл. 3.1) определить токи и напряжения в четырехпроводной цепи. Вычислить активную, реактивную и полную мощности цепи. Построить в масштабе векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.
Определить фазные напряжения и токи после обрыва нейтрального провода. Построить векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.

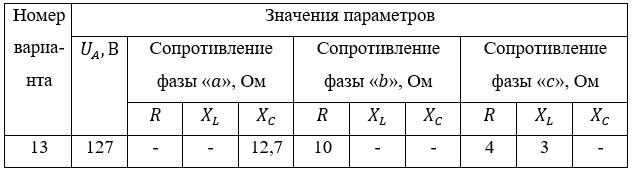

Таблица 3.1
Ответ
а) Нейтральный провод исправен.

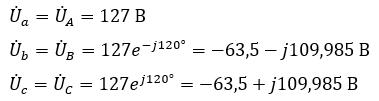

Записываем фазные напряжения в комплексной форме:
Определяем токи в фазах и в нейтральном проводе:
Потяни
