Двигатель постоянного тока параллельного возбуждения характеризуется следующими номинальными величинами: мощность на валу Рн, напряжение на зажимах двигателя Uн, частота вращения nн, потери мощности в цепях якоря ΔРан, коэффициент полезного действия ηн, процентное значение тока возбуждения iвн%.

Определить:

При номинальном режиме работы момент на валу двигателя Мн, ток якоря Iан, ток обмотки возбуждения Iвн и ток, потребляемый из сети Iн.

Сопротивление цепи возбуждения Rв и цепи якоря Ra, сопротивление пускового реостата Rпуск, чтобы пусковой ток был в 2,5 раза больше номинального.

Рассчитать и построить графики зависимостей n = f(Ia), n = f(M), η = f(Ia).

Определить пределы изменения частоты вращения двигателя при регулировании добавочного сопротивления в цепи якоря от 0 до 4 Ra  и токе Ia = Iан.

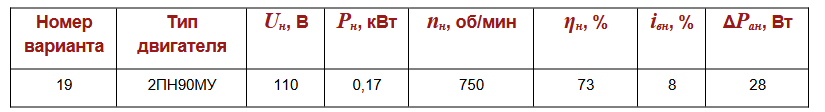

Таблица 2.1.
