Двигатель постоянного тока с параллельным возбуждением развивает полезную мощность на валу Р2, потребляя из сети ток I при напряжении Uн . Ток в обмотке якоря Iя , в обмотке возбуждения Iв . Частота вращения якоря п2.

Двигатель постоянного тока с параллельным возбуждением развивает полезную мощность на валу Р₂, потребляя из сети ток I при напряжении U_н. Ток в обмотке якоря I_я, в обмотке возбуждения I_в. Частота вращения якоря n₂. Двигатель потребляет из сети мощность Р₁. Полезный вращающий момент двигателя М. В якоре двигателя наводится противо-ЭДС Е. Сопротивление обмотки якоря Р_я, обмотки возбуждения R_в. Суммарные потери в двигателе составляют Σр, а его КПД η_д . Определить значения величин, указанных в последней графе табл. 2.

Начертить схему присоединения двигателя к сети и описать назначение всех ее элементов. Пояснить особенности рабочих характеристик двигателя; описать способы регулирования частоты вращения якоря; пояснить процесс наведения противо-ЭДС в обмотке якоря.

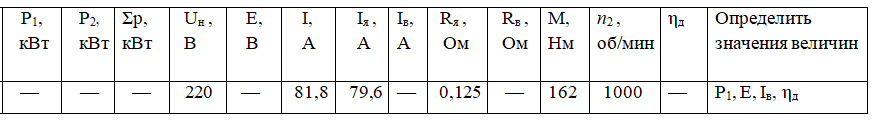

Таблица 2

Дано:
