Условие задачи
Задание. Для электрической цепи переменного тока частотой 50 Гц, соответствующей номеру варианта (таблица 1) и изображенной на рис. 1.1 – 1.10, определить следующее: 1. Полную, активную, реактивную мощность всей цепи и коэффициент мощности всей цепи. 2. Показания всех измерительных приборов, изображенных на схеме.

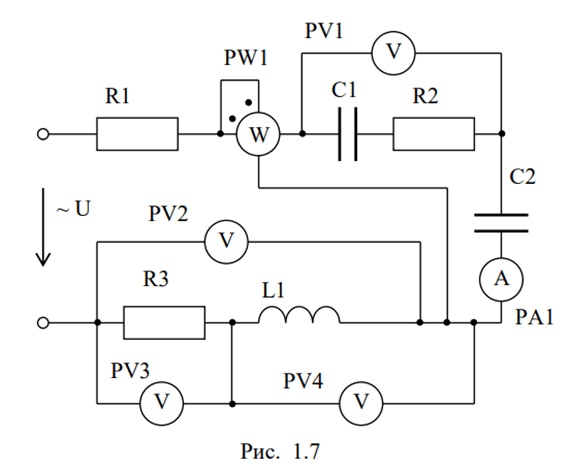

Исходная схема:

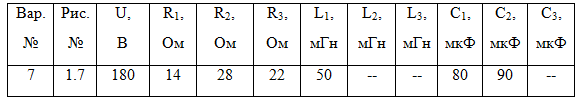

Исходные данные:
Ответ
Определяем круговую частоту переменного тока:

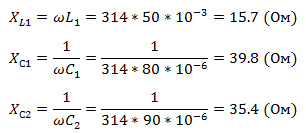

Рассчитываем сопротивления реактивных элементов цепи:
Определяем общее активное сопротивление всей цепи:
Потяни
