Условие задачи

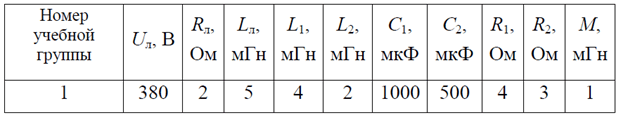

Имеется трехфазная электрическая цепь.
Требуется:
1) Найти действующие комплексные токи и напряжения всех элементов цепи любым известным способом;
2) Построить векторные диаграммы напряжений и токов для схемы замещения одной из фаз;
3) Составить баланс мощности в цепи.
Ответ
1.Расчет токов и напряжений

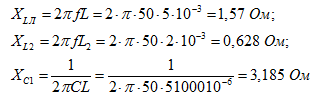

Расчет реактивных сопротивлений
Строим схему замещения для фазы А
Комплексные сопротивления ветвей схемы.
