Условие задачи
Используя нижеприведенные данные найдите ток I3 методом эквивалентного генератора
Исходные данные:
R1 – 15 Ом; Е2 – 15 В;
R2 – 15 Ом; Е3 – 10 В;
R3 – 10 Ом; Е4 – 20 В;
R4 – 12 Ом; Е5 – 8 В;
R5 – 10 Ом;
R6 – 20 Ом;
Рисунок 1. Исходная схема
Ответ

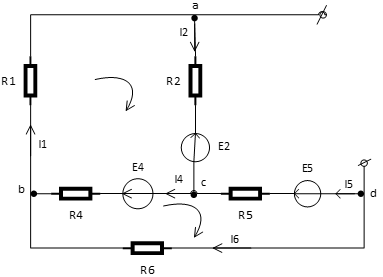

Рисунок 2 Разрыв цепи ad
Создадим разрыв на линии ad и составим уравнения по методу контурных токов:
Решим полученные уравнения с помощью Mathcad
