Условие:
Изучение конструкции, принципа действия тиристора, его основных параметров и характеристик.
Исследовать ВАХ тиристора.
Для исследования ВАХ тиристора с помощью ЕWB необходимо:

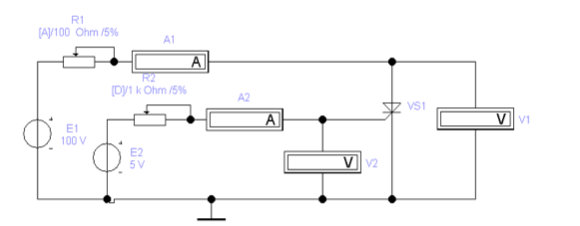

٠ собрать схему, показанную на рисунке;
٠ снять зависимость тока анода тиристора І = f(U) для трех значений тока управления, начиная с Iупр = 0.
Координаты точек ВАХ снимают с помощью вольтметров и амперметров. Результаты измерений занести в таблицу 5.1.

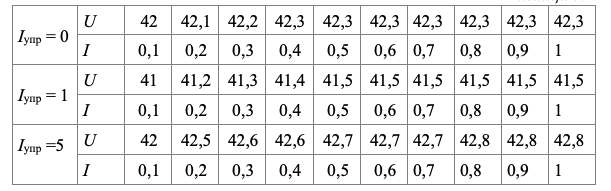

Таблица 5.1
Решение:
3.2. По полученным данным построить ВАХ тиристора.
Определить основные параметры тиристора:
напряжение включения Uвкл наименьшее прямое напряжение, которое переключает...
