Условие задачи
К распределительному электрическому щиту постоянного тока присоединены три параллельные группы электроприемников, имеющие соответственно сопротивления R1 , R2 , R3. Ток в первой группе равен I1, длина магистрального провода l, сечение – S.
Составить электрическую схему питания.
Определить
- ток в магистральном проводе;
- действительную потерю напряжения в магистральном проводе;
- напряжение в начале магистрального провода.
Выбрать предохранитель для защиты сети от перегрузок.
Магистраль выполнена открыто двухжильным кабелем с медными жилами.
Ответ
1. Составим электрическую схему питания распред. щита постоянного тока

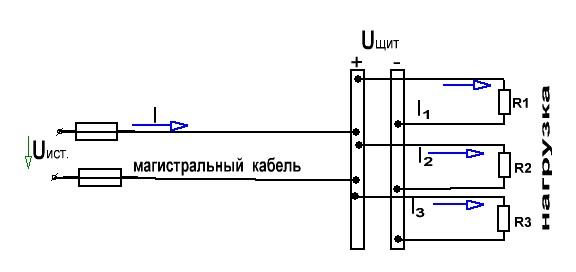

Рис.1. Схема питания распред.щита.
2. Определим напряжение на шинах распределительного щита постоянного тока воспользовавшись известной величиной тока на первой группе эл.приемников.
Потяни
