Условие:
Кратко описать устройство и принцип действия приборов магнитоэлектрической системы. Указать их достоинства, недостатки и область применения.
Решение:
Устройство и принцип действия. Работа приборов магнитоэлектрической системы основана на взаимодействии магнитного поля постоянного магнита с измеряемым током. Схема устройства такого прибора показана на рис.5.1.

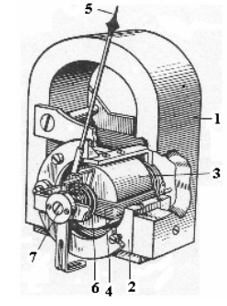

Рис.5.1. Устройство прибора магнитоэлектрической системы
Магнитное поле создается сильным постоянным магнитом (1) подковообразной формы, к ножкам которого прикреплены полюсные наконечники (2...
