Условие задачи
К симметричному трехфазному генератору через сопротивления подключены два приемника, соединенные либо в звезду, либо в треугольник. Вследствие аварии произошло замыкание накоротко одного из сопротивлений или разрыв цепи (место разрыва на схемах указано соответствующим рубильником); электрическая цепь стала несимметричной.
Необходимо проделать следующее:
1. Определить токи во всех ветвях схемы методом двух узлов.
2. Построить в одной комплексной плоскости топографическую и векторную диаграммы токов.
3. Найти активную, реактивную и полную мощности трехфазной цепи.
4. Составить баланс активных мощностей.
На топографической диаграмме должны быть указаны векторы напряжения на всех элементах цепи.
Ответ
Расчет производим для аварийного режима обрыв в фазе В 2-го приемника.

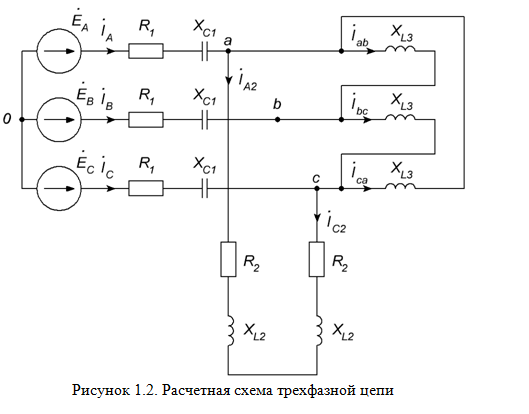

Составляем расчетную схему цепи, на которой обозначаем токи в ветвях и задаем их направления.
Производим анализ полученной схемы.

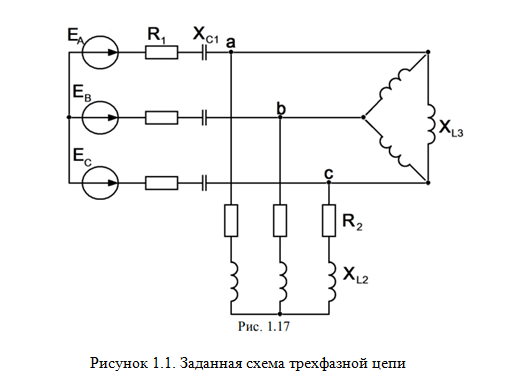

Исходную схему представляем в виде:
