Условие задачи

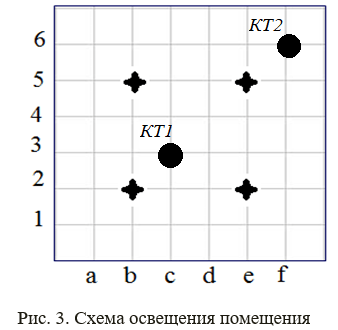

Квадратное помещение размером 7 × 7 м освещается 4 светильниками, как это показано на рис. 3.
Каждый светильник имеет заданный световой поток Ф и определенный тип КСС. Для позиционирования светильников и контрольных точек применен принцип шахматной доски. Светильники расположены в точках b2, b5, e2, e5. Положение контрольных точек КТ1 и КТ2 и другие исходные данные указаны в таблице 8. Требуется рассчитать точечным методом освещенность
в контрольных точках.
Ответ
Высота светильников над освещаемой поверхностью составит
h = H hсв hр = 3.8-0.5-0.8 = 2.5 м.
Расстояния d между проекциями расположения светильников и контрольными точками КТ1 и КТ2 рассчитаем по известным арифметическим правилам и внесем в таблицу. Затем рассчитаем по теореме Пифагора расстояния R, являющиеся гипотенузами треугольников с катетами h и d. Согласно теореме тангенсов, отношение противолежащего к углу катета к прилежащему, равно тангенсу данного угла. Определим арктангенс и внесем значение угла в таблицу. Угол = 90 .
Далее по кривой силы света в данном случае глубокой опр...
