Линейные электрические цепи однофазного, периодического, несинусоидального тока. Для заданной электрической цепи (см. рис. 11), к зажимам которой приложено напряжение

Линейные электрические цепи однофазного, периодического, несинусоидального тока

Для заданной электрической цепи (см. рис. 11), к зажимам которой приложено напряжение

с частотой f_k = 50 Гц, требуется:

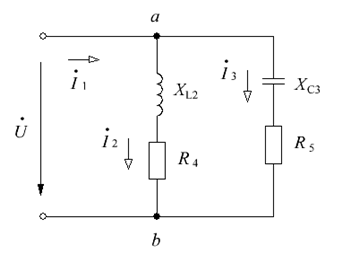

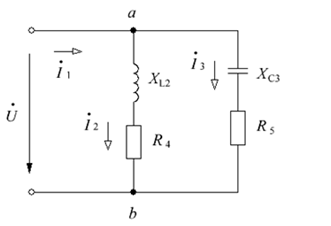

1. Вычертить расчетную схему замещения цепи.

2. Определить действующие значения токов в цепи и записать выражения для их мгновенных значений.

3. Определить действующие значения напряжений на отдельных участках цепи.

4. Определить активную, реактивную, полную мощности и значение коэффициента мощности цепи.

5. Определить показания приборов (вольтметра и амперметра), включенных в цепь для двух случаев: приборы электромагнитной системы; приборы магнитоэлектрической системы.

Параметры элементов цепи приведены в таблицах 4, 5.

Таблица 4 – Исходные данные для расчета

Таблица 5 – Исходные данные для расчета

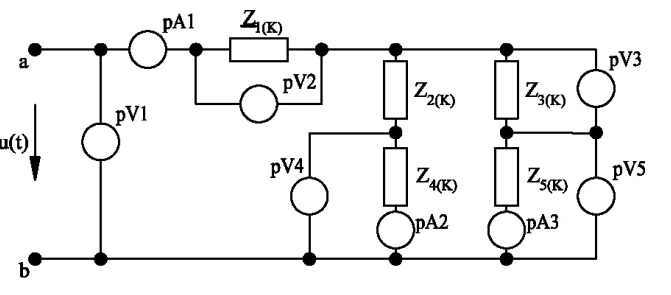

Рисунок 11 – Исходная схема электрической цепи
