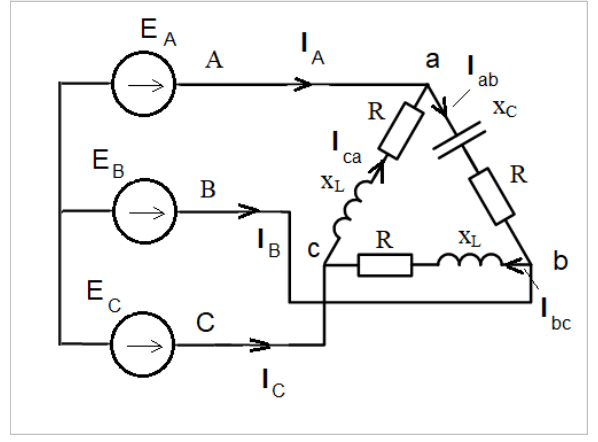

Для схемы электрической цепи по заданным параметрам и линейному напряжению, определить фазные и линейные токи, Построить векторную диаграмму токов и напряжений на комплексной плоскости.

Вольтамперная характеристика задана таблично. Для своей цепи определить ток, который указанный под схемой графическим методом

Для линий электропередачи номинальным напряжением не более 220 кВ используется П-образная схема замещения (см. рисунок 2.1), поперечные ветви которой представлены неизменными значениями половины зарядной мощности (Qc/2).

1. Изобразить электрическую цепь, обозначить действительные и контурные токи. 2.      Составить системы уравнений по 1 и 2 закону Кирхгофа. 3.      Рассчитать токи во всех ветвях методом контурных токов.
