решение задачи на тему:

Линейные электрические цепи постоянного тока. Для электрической схемы, соответствующей номеру варианта и изображенной на рисунке, выполнить следующее:

Дата добавления: 03.08.2024

Условие задачи

Линейные электрические цепи постоянного тока.

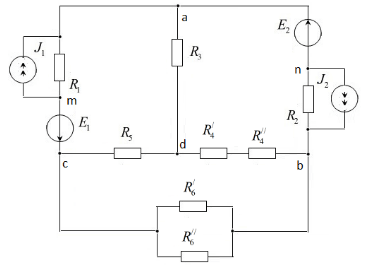

Для электрической схемы, соответствующей номеру варианта и изображенной на рисунке, выполнить следующее:

1. Упростить схему, заменив последовательно и параллельно соединенные резисторы четвертой и шестой ветвей эквивалентными. Дальнейший расчет вести для упрощенной схемы.

2. Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы.

3. Определить токи во всех ветвях схемы методом контурных токов.

4. Определить токи во всех ветвях схемы методом узловых потенциалов (см. указания).

5. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить между собой.

6. Составить баланс мощностей в исходной схеме (схеме с источником тока), вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).

7. Определить ток I1 в заданной по условию схеме с источником тока, используя метод эквивалентного генератора (см. указания).

8. Начертить потенциальную диаграмму для любого замкнутого контура, включающего обе ЭДС (см. указания).

Значения сопротивлений, ЭДС и токов источников тока:





Ответ

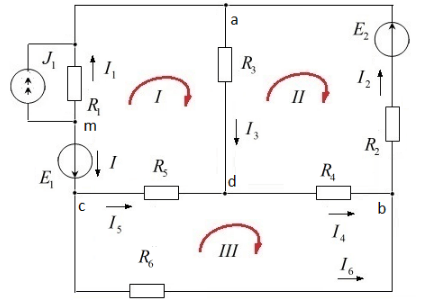

1. Упрощённая схема.

Сопротивления упрощённой схемы:

2. Система уравнений по законам Кирхгофа.

Цепь содержит узла и ветвей. Необходимо определить 6 токов. Составим 6 уравнений по законам Кирхгофа. Коли...
