Условие:

Исходные данные:

На компрессорной станции (рис 1.), с четырьмя синхронными двигателями типа СТД-8000-2, установлены тиристорные возбудительные устройства типа ТВУ-2-247-320 мощностью 79 кВт с к.п.д. 93,7%, соsφ=0,47, схема выпрямления шестифазная с трансформаторами типа ТСП 100/0,5-68 с первичным напряжением 380В. Питание тиристорных устройств (1) производится от шин 0,4 кВ КТП с трансформаторами (4) по 1600 кВА с u_к=4,5% От каждой секции шин 0,4 кВ питаются шесть асинхронных двигателей типа АО-62-2 мощностью 17 кВт, кратность пускового тока К_n=7, кратность максимального момента- m_м=2,3.

Кроме того, от каждой секции питается трансформатор ТМ (3) мощностью 250 кВА, u_к=10%, напряжением 380/220/127В.

Мощность к.з. на стороне высшего напряжения КПТ составляет 150МВА.

Произведите определение действующего значения гармоник напряжения К_нс на зажимах АД (на шинах КТП).

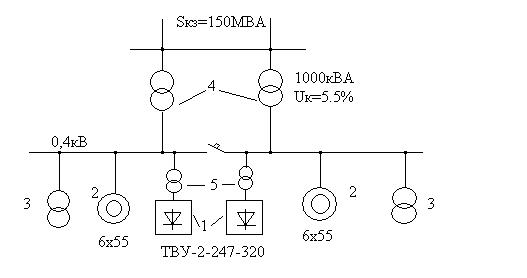

Рис. 1. Схема к расчету.

Решение:

Напряжение К-й гармоники

где I₁- ток первой гармоники (2-х ТВУ), Х- эквивалентное сопротивление всех элементов СЭС, подключенных к узлу 0,4кВ, определяемое как для параллельно включенных сопротивлений (см. схему замещения).

1. Определим ток I_эн двух тиристорных устройств, подключенных к одной секции 0,4кВ КТП:
