Условие:

Расчет разветвленной электрической цепи постоянного тока

На рисунке 1.1 в соответствии с заданным вариантом приведена схема разветвленной электрической цепи постоянного тока, содержащей несколько источников и приемников электрической энергии.

Задание:

Рассчитать заданную электрическую цепь. При этом:

1. Указать условные положительные направления токов в ветвях и напряжений на резисторах;

2. Определить токи в ветвях, используя метод контурных токов или метод непосредственного применения законов электрических цепей по своему усмотрению. Обосновать выбор метода;

3. Рассчитать мощности всех источников и приемников в электрической цепи;

4. Составить баланс мощности;

5. Указать режимы работы источников электроэнергии (генерирование, потребление).

Таблица 1

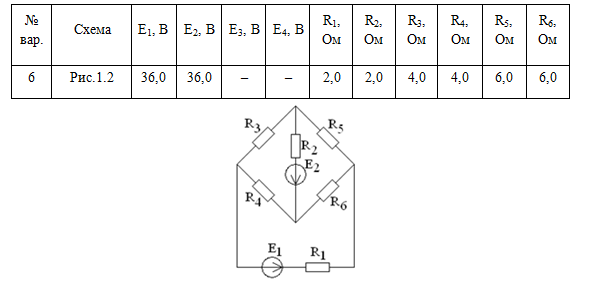

Исходные данные для расчета электрической цепи

Рис. 1.1. Схема заданной электрической цепи

Параметры элементов цепи:

Решение:

1. Укажем условные положительные направления токов в ветвях и напряжений на резисторах (рис.1.2):

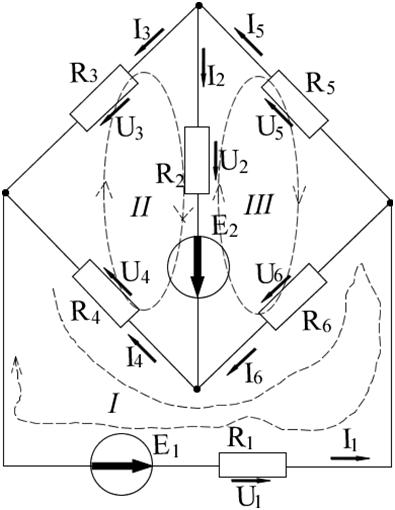

Рис.1.2. Расчет методом контурных токов

2. Находим неизвестные токи.

Схема содержит у=4 узла. Поэтому при решении законами Кирхгофа по 1-му закону должно быть составлено на одно уравнение меньше, т.е. три. Также в схеме в=6 ветвей, поэтому по 2-му закону Кирхгофа при решении законами Кирхгофа должно быт...
