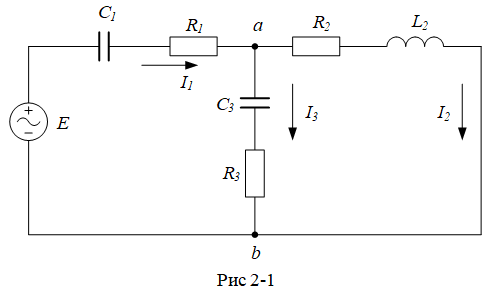

На рисунке 2-1 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Определить токи, напряжения, мощности на всех участках цепи.
«На рисунке 2-1 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Определить токи, напряжения, мощности на всех участках цепи.»
- Электроника, электротехника, радиотехника
Условие:
На рисунке 2-1 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей.
Решение:

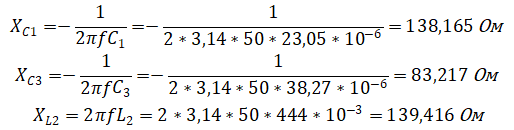

Вычислим сопротивления индуктивности и емкости для частоты 50 Гц

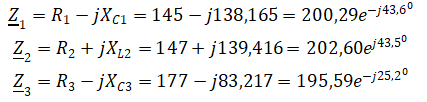

Представим сопротивления всех ветвей в комплексном виде (Рис 2-2).
Сопротивление параллельных ветвей второй и третьей ветви в комплексном...
