Условие задачи

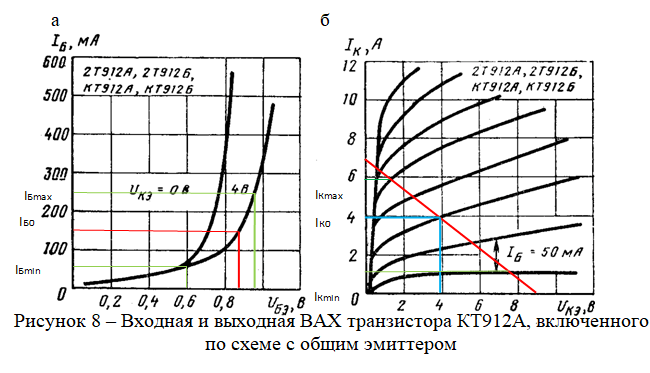

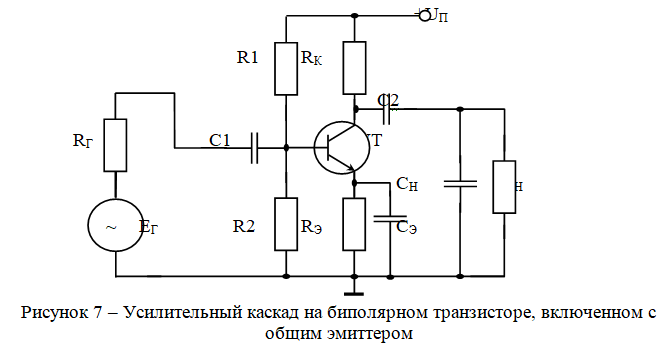

На рисунке 7 приведена принципиальная электрическая схема усилительного каскада на биполярном транзисторе (КТ912А), включенного по схеме с общим эмиттером. ВАХ транзистора приведены на рисунке 8, номинальные значения элементов каскада приведены в таблице 15.
Таблица 15
Номинальные значения элементов усилительного каскада
Определить: рабочий участок нагрузочной прямой и максимальное значение амплитуды напряжения входного сигнала, значение коэффициента усиления по току, наибольшее амплитудное значение тока входного сигнала. Режим работы усилительного каскада, укажите его возможный диапазон КПД и нелинейных искажений. Определить с помощью справочника и вышеприведенных расчетов нормальность работы транзистора. Если режим работы транзистора ненормальный, сделать предложения по изменению компонентов схемы. Нарисовать эпюру выходного напряжения усилительного каскада, если на его вход подается синусоидальное напряжение амплитудой ЕГ.
Методические указания
По положению рабочей точки на ВАХ и усиливаемого напряжения из первой части задания определите режим работы усилительного каскада, режим А, В, А-В или С, а также диапазон КПД и нелинейных искажений. Для определения нормальности работы транзистора на его ВАХ определяются рабочие зоны. Работа транзистора признается нормальной, если расчетные величины не выходят из рабочей зоны. Эпюры выходного напряжения построить графически, используя ВАХ транзистора.
Ответ
Уравнение Кирхгофа для выходной цепи: UП = UКЭ + IКRН.
Линия нагрузки соответствует график уравнения:
.
IК=6,6 mA.
а) на рис. 2 на линии нагрузки рабочий участок, и точки, которые соответствуют токам базы IБmin = IБ0 - ImБ и IБmax = IБ0 + ImБ, рабочая точка усилителя А, точка пересечения линии нагрузки и характеристики, которая соответствует IБ0;
IБ0=100 mA, IБmin=0 mA, IБmax...
