Начертить схему усилительного каскада с учетом заданного типа транзистора. На схеме указать токи и напряжения транзистора, а также UВХ и UВЫХ . По заданным параметрам нанести на характеристиках транзистора точку покоя

Каскад с ОЭ

Рис.1.Схема каскада

Тип транзистора- германиевый pnp  МП25Б:

f_h21б - предельная частота коэффициента передачи тока транзистора не менее 0,5 МГц;

U_КЭДОП - предельное напряжение коллектор- 40 В;

I_КMAX - максимально допустимый ток коллектора 400 мА;

I_КБ0 - обратный ток коллектора не более 75 мкА;

h_21Э - статический коэффициент передачи тока для схем с общим эмиттером 30...80;

С_К - емкость коллекторного перехода: не более 20 пФ;

R_КЭНАС - сопротивление насыщения между коллектором и эмиттером: не более 2,2 Ом;

t_К - постоянная времени цепи обратной связи на высокой частоте: не более 1500 пс.

Напряжение питания Е_К = 24 В; ток покоя транзистора I_К0=15 мА;

напряжение покоя U_КЭ0 = 12 В;

сопротивление нагрузки R_Н=10 кОм = 10∙103 Ом.

1. Начертить схему усилительного каскада с учетом заданного типа транзистора. На схеме указать токи и напряжения транзистора, а также U_ВХ  и U_ВЫХ.

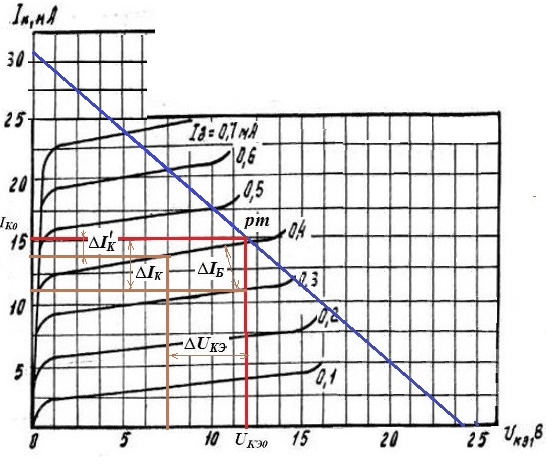

2. По заданным параметрам нанести на характеристиках транзистора точку покоя и построить статическую линию нагрузки. Рассчитать величину сопротивлений резисторов, обеспечивающих заданный режим. При расчете учесть , что I_К >>I_Б .

3. В точке покоя по характеристикам транзистора определить  его h –параметры
(h₁₁ , h₂₁ , h₂₂). Параметр h₁₂ принять равным нулю.

4. Начертить схему замещения усилителя в динамическом режиме, заменив транзистор эквивалентной схемой с h –параметрами.

5. Рассчитать с учетом нагрузки входное и выходное сопротивления каскада, коэффициенты усиления тока, напряжения и мощности.

6. Построить динамическую линию нагрузки на выходных характеристиках транзистора и определить максимальную амплитуду выходного напряжения, усиливаемого без заметных искажений сигнала, и максимальную выходную мощность.

7. Построить амплитудную характеристику каскада.

8. Определить коэффициент полезного действия каскада.
Величину R_Э принять равной 0,1∙R_К.  Ток делителя R₁/ R₂ принять равным 5I_Б0.
