Условие:
Цепь находится под воздействием источников ЭДС [Е] и (или) постоянного тока [I].

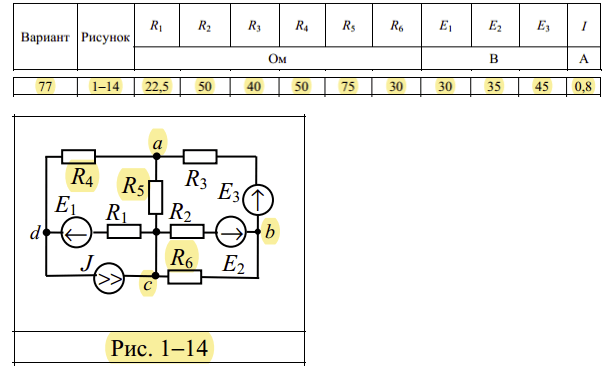

Схемы цепей по вариантам приведены на рис.1-1, …, 1-20. Номинальные значения
источников ЭДС, тока и сопротивлений приведены в таблице.
Для заданной схемы выполнить следующее:
1. Начертить схему Вашего варианта и задаться произвольными направлениями искомых токов.
2. Составить на основании законов Кирхгофа систему уравнений для определения значений токов во всех ветвях схемы.
4. Определить токи во всех ветвях схемы методом контурных токов.
5. Полученные результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить между собой.
6. Рассчитать баланс мощностей в исходной схеме (схеме с источником тока), вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).
8. Начертить потенциальную диаграмму для любого замкнутого контура,
включающего две ЭДС.
Решение:

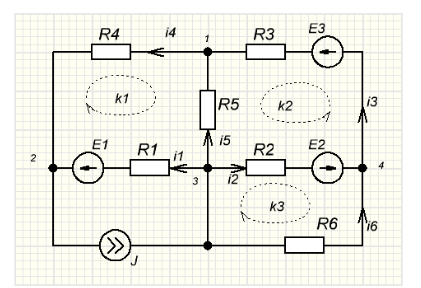

1. Начертим схему цепи, обозначив произвольно выбранные направления токов.
2. Составляем систему уравнений по законам Кирхгофа. В схеме количество узлов y = 4, число ветвей b = 7, их них содержащих источник тока bj = 1.Рассчитаем число независимых уравнений по законам Кирхгофа;- по первому закону N1 = y 1 = 4 1 = 3;- по второму закону N2 = b-bj N1 = 6 3 = 3.Составим уравнения по законам Кирхгоф...
