Условие:

Дано: неориентированный граф исследуемой схемы электрической цепи рис. 1

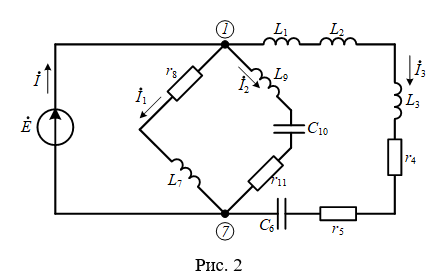

Для электрической схемы, изображённой на рис. 2, необходимо:

1. Найти напряжения на каждом из элементов ветви с наибольшим количеством последовательно включенных элементов. Необходимо также определить показания вольтметра на каждом из элементов ветви с наибольшим количеством элементов.

2. Определить для ветви с наибольшим количеством последовательно включенных элементов активную, реактивную и полную мощности.

3. Найти токи во всех ветвях, показания амперметров, включенных последовательно с каждой из ветвей исследуемой цепи. Найти суммарный ток.

4. Определить активную, реактивную и полную мощности, генерируемые источником.

5. Построить векторную диаграмму токов.

Решение:

Дано:

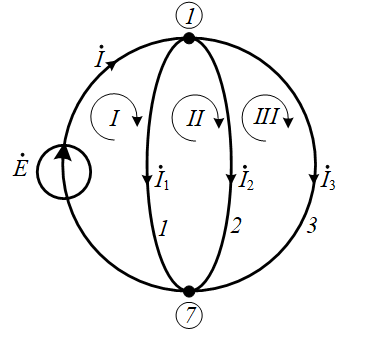

При решении поставленной задачи будем использовать метод контурных токов. Составим систему контурных уравнений, для ориентированного графа (см. рис. 3) и электрической схемы (см. рис. 2)
