Условие задачи
Найти все токи методом применения законов Кирхгофа и методом контурных токов.

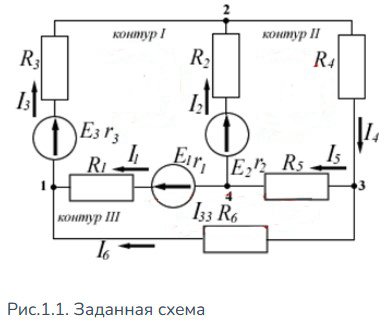

Рис.1.1. Заданная схема
Ответ
1. Решение с помощью законов Кирхгофа
Число уравнений по 1-му закону Кирхгофа у-1=4-1=3, где количество узлов у=4.
Число уравнений по 2-му закону Кирхгофа К = В (у-1) =6-(4-1) =3, где В=6 количество ветвей с неизвестными токами.
Сначала указываем направления токов в ветвях произвольно и составляем уравнения по 1-му закону Кирхгофа для узлов 1, 2 и 3. Затем указываем направления обхода контуров (на рис.1.1 по часовой стрелке)
