Условие:
Найти все токи методом применения законов Кирхгофа и методом контурных токов. Проанализировать и сделать вывод.

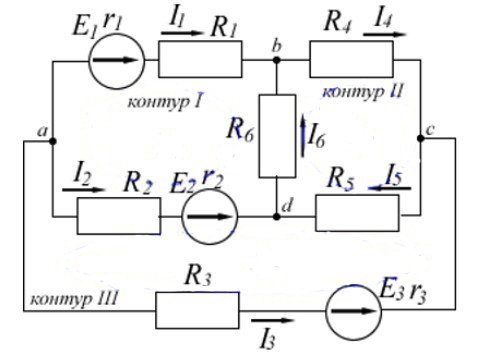

Рис.1. Расчетная схема
Решение:
1. Решение с помощью законов Кирхгофа
Число уравнений по 1-му закону Кирхгофа у-1=4-1=3, где количество узлов у=4. Число уравнений по 2-му закону Кирхгофа К = В (у-1) =6-(4-1) =3, где В=6 количество ветвей с неизвестными токами.
Сначала указываем направления токов в ветвях произвольно и составляем уравнения по 1-му закону Кирхгофа для узлов a, b и c. Затем указываем направления обхода контуров (на рис.1.1 по часовой стрелке) и составляем уравнения по 2-му закону Кирхгофа.
