Генератор постоянного тока с параллельным возбуждением отдает полез-ную мощность Р2 при напряжении Uном. Ток в нагрузке Iн, ток в цепи якоря Iя, в обмотке возбуждения Iв.

7 февраля 2025
Электроника, электротехника, радиотехника

Условие:

Генератор постоянного тока с параллельным возбуждением отдает полезную мощность Р₂ при напряжении Uном. Ток в нагрузке I_н, ток в цепи якоря I_я, в обмотке возбуждения I_в. Сопротивление цепи: якоря R_я обмотки возбуждения R_в; ЭДС генератора Е. Генератор приводится во вращение двигателем мощностью Р_д. Электромагнитная мощность, развиваемая генератором, равна Р_эм. Потери в мощности в цепи якоря Р_я, в обмотке возбуждения Р_в. Суммарные потери мощности составляют Σ Р, КПД генератора η_г. Определить величины, отмеченные прочерком в таблице. Начертить схему присоединения генератора к нагрузке и описать назначения всех элементов.

Дано:

Решение:

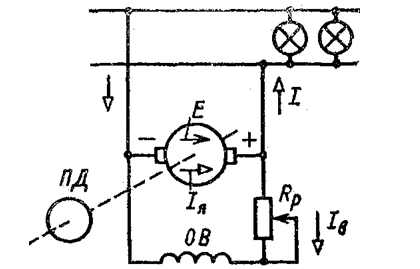

Схема присоединения генератора к нагрузке.

ПД приводной двигатель, источник механической энергии; ОВ обмотка возбуждения, служит для создания основного магнитного поля генератора; через якорную обмотку протекает ток якоря Iя и в ней наводится ЭДС генератора Е; ток якоря образует ток нагрузки I...
