Написать уравнения по законам Кирхгофа. Выполнить расчет токов во всех ветвях методом контурных токов. Проверить правильность решения по второму закону Кирхгофа.

«Написать уравнения по законам Кирхгофа. Выполнить расчет токов во всех ветвях методом контурных токов. Проверить правильность решения по второму закону Кирхгофа.»

12 марта 2025
Электроника, электротехника, радиотехника

Условие:

Для электрической цепи постоянного тока выполнить следующее:

1. Написать уравнения по законам Кирхгофа.

2. Выполнить расчет токов во всех ветвях методом контурных токов.

3. Проверить правильность решения по второму закону Кирхгофа.

4. Составить баланс мощностей (проверить, равна ли сумма мощностей источников сумме мощностей потребителей).

5. Определить ток в первой ветви по методу эквивалентного генератора. Рассчитать и построить графики изменения тока, напряжения и мощности в функции от сопротивления этой ветви.

Исходные данные для расчета приведены в таблице 1; схема электрической цепи – на рисунке 1.

Таблица 1 – Исходные данные

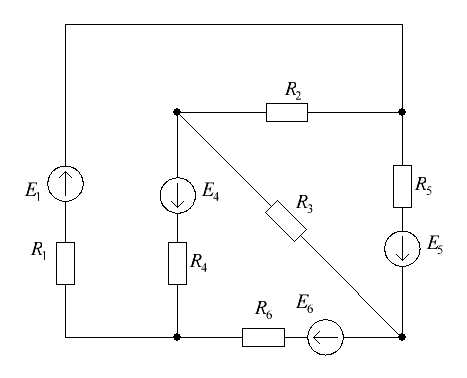

Рисунок 1 – Схема электрической цепи

Решение:

1. Составим систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

Схема электрической цепи, изображенная на рис. 1, содержит 4 узла и 6 ветвей. Для определения токов в ветвях исходной цепи по законам Кирхгофа необходимо составить: уравнения по первому закону, где n количество узлов в цепи; m=3 уравнения по второму закону, где m количество независимых контуров. Выбираем на схеме условно-положительные направления токов в ветвях (см. рис. 2).
