Напряжение на зажимах цепи, представленной на рис. 3, изменяется по синусоидальному закону и определяется выражением u = U_m Sin (w_t + j_u). Амплитудное значение U_m и начальная фаза j_u  напряжения, а также значения активных r, индуктивных Х_L и емкостных Х_с сопротивлений приводятся в табл. 2.

Требуется определить:

1) полное сопротивление в цепи;

 2) пока­зания приборов, указанных на схеме;

 3) закон изменения тока в цепи;

 4) закон изменения напряжения между точками, к которым под­ключен вольтметр;

 5) активную, реактивную и полную мощность, потребляемую цепью из сети;

 6) построить векторную диаграмму.

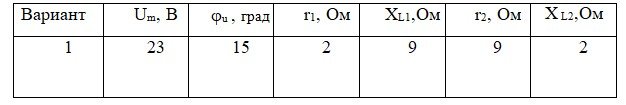

Таблица 2.

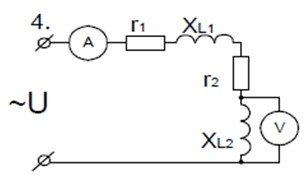

Рисунок 3 - Схема электрической цепи.
