Неразветвленная цепь переменного тока содержит катушку с активным, сопротивлением RK = 3 Ом и индуктивным XL = 12 Ом, активное сопротивление R = 5 Ом и конденсатор с сопро­тивлением xC = 6 Ом (рис. 2,а). К цепи приложено напряжение U = 100 В (действующее

«Неразветвленная цепь переменного тока содержит катушку с активным, сопротивлением RK = 3 Ом и индуктивным XL = 12 Ом, активное сопротивление R = 5 Ом и конденсатор с сопро­тивлением xC = 6 Ом (рис. 2,а). К цепи приложено напряжение U = 100 В (действующее»
  • Электроника, электротехника, радиотехника

Условие:

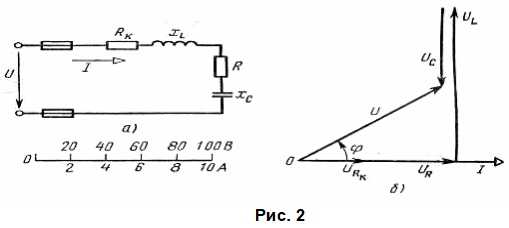

Неразветвленная цепь переменного тока содержит катушку с активным, сопротивлением RK = 3 Ом и индуктивным XL = 12 Ом, активное сопротивление R = 5 Ом и конденсатор с сопро­тивлением xC = 6 Ом (рис. 2,а). К цепи приложено напряжение U = 100 В (действующее значение).

Определить:

1) полное сопротив­ление цепи;

2) ток;

3) коэффициент мощности;

4) активную, реак­тивную и полную мощности;

5) напряжение на каждом сопротивле­нии.

Начертить в масштабе векторную диаграмму цепи.

Решение:

1. Определяем полное сопротивление цепи:

Z = V(RK+R)2+(xL-xC)2 = V(3 + 5)2 + (12 - б)2 = 10 Ом.

2. Определяем ток цепи

I = U/Z = 100/10 = 10 А.

3. Находим коэффициент мощности цепи. Во избежание потери знака угла (косинус - функция четная) определяем

sin: sin = (xL- xC)/Z = (12 - 6)/10 = 0,6; = 3650'.

По таблицам Брадиса определяем коэффициент мощности

cos = cos 3650' = 0,8.

4. Определяем активную, реактивную и полную мощности цепи:
