Условие задачи
Определение горизонтальной составляющей напряженности магнитного поля Земли
Порядок выполнения работы
1. Установить плоскость витков тангенс – гальванометра в плоскости магнитного меридиана используя магнитную стрелку компаса.
2. Вращением лимба компаса добиться совпадение северного конца стрелки с нулем градусов на лимбе.
3. Включите электрическую цепь с помощью ключа S (рис. 7) и установите свой вариант задания нажатием на кнопку с номером варианта.
4. Изменяя с помощью реостата (r) силу тока, добейтесь отклонения стрелки тангенс – гальванометра на угол приблизительно равный . Полученное значение силы тока запишите в таблицу измерений.
5. Повторите измерения (аналогично п.4) для углов
6. Рассчитайте горизонтальную составляющую магнитного поля Земли по формуле (8) для всех углов
Параметры установки n = 30 и R= 14 см. Класс точности миллиамперметра – 0,5. Значение Δα = 1º = 0,0175 рад.
7. Найдите среднее значение горизонтальной составляющей
8. Рассчитайте абсолютную и относительную погрешности и представьте результат измерения в виде доверительного интервала:
9. Воспользуйтесь полученными данными, таблицей значений составляющих магнитного поля Земли и определите в какой обсерватории (городе) проводили измерения.
10. Сделать выводы и написать отчет.
Ответ
Методика эксперимента.

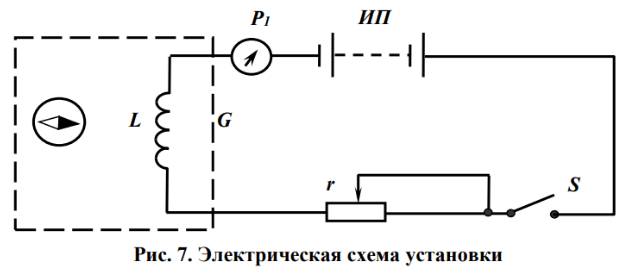

Электрическая схема лабораторной установки представлена на рис 7 и состоит из источника постоянного тока (ИП), реостата (r), миллиамперметра (P1) переключателя (S) и тангенс гальванометра (G). Общий вид тангенсгальванометра приведен на (рис. 8).
Этот прибор состоит из нескольких последовательно соединенных вертикально расположенных круговых витков проволоки, в центре которы...
