Условие задачи

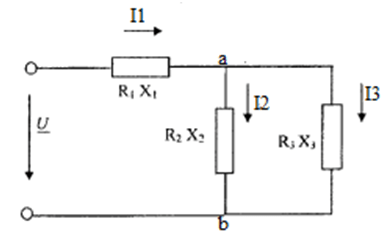

В цепи активные и реактивные сопротивления соответственно равны R1=0,5 Ом, Х1=1 Ом, R2=4 Ом, Х2= -3 Ом, R3=1,5 Ом, Х3=2 Ом. К зажимам цепи приложено синусоидальное напряжение, действующее значение которого равно U=70 В.
Определить: а) действующие значения токов в ветвях и в неразветвленном участке; б) активную, реактивную и полную мощности в обеих ветвях и на зажимах цепи. Расчет выполнить комплексным методом. Построить векторную диаграмму.
Ответ
Комплексные сопротивления ветвей
Эквивалентное сопротивление цепи
Ток в неразветвленной части цепи
