Решение задачи на тему

Для выбранного варианта электрической цепи (рис.1.1), требуется: 1) определить токи в ветвях; 2) найти напряжение на входных зажимах; 3) составить баланс мощности.

  • Электроника, электротехника, радиотехника
Для выбранного варианта электрической цепи (рис.1.1), требуется: 1) определить токи в ветвях; 2) найти напряжение на входных зажимах; 3) составить баланс мощности.

Условие:

Для выбранного варианта электрической цепи (рис.1.1), требуется:

1) определить токи в ветвях;

2) найти напряжение на входных зажимах;

3) составить ба­ланс мощности.

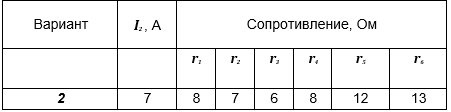

Значения сопротивлений резисторов и ток в ветви с сопротивлением r2 приведены в табл. 1.

 Таблица 1

Рис.1.1. Расчетная схема



Дано:  I2 = 7 A, r1 = 8 Ом, r2 = 7 Ом, r3 = 6 Ом, r4 = 8 Ом, r5 = 12 Ом, r6 = 13 Ом.

Решение:

Определяем полное сопротивление всей цепи. Обозначим токи и узлы (рис.1.1).

Сначала заменяем последовательно соединенные сопротивления r5 и r6 общим эквивалентным сопротивлением

Схема после такого преобразования показана на рис.1.2:
